您当前的位置 → 嘉兴市绿色建筑与建筑工业化协会 → 节能技术与产品 → 新型墙体材料混凝土也可以“透明”!! 打破给人“冰冷、粗糙”的印象……
发布时间:2022-3-9 15:04:19 文章来源:材料公社 浏览:[ ]
混凝土给人印象一直是冰冷粗糙的
但是透光混凝土,让混凝土一抹“暗灰”形象,透着一种神秘色彩。

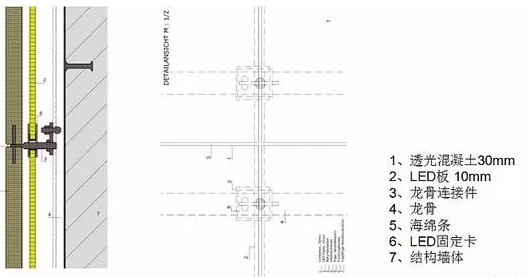

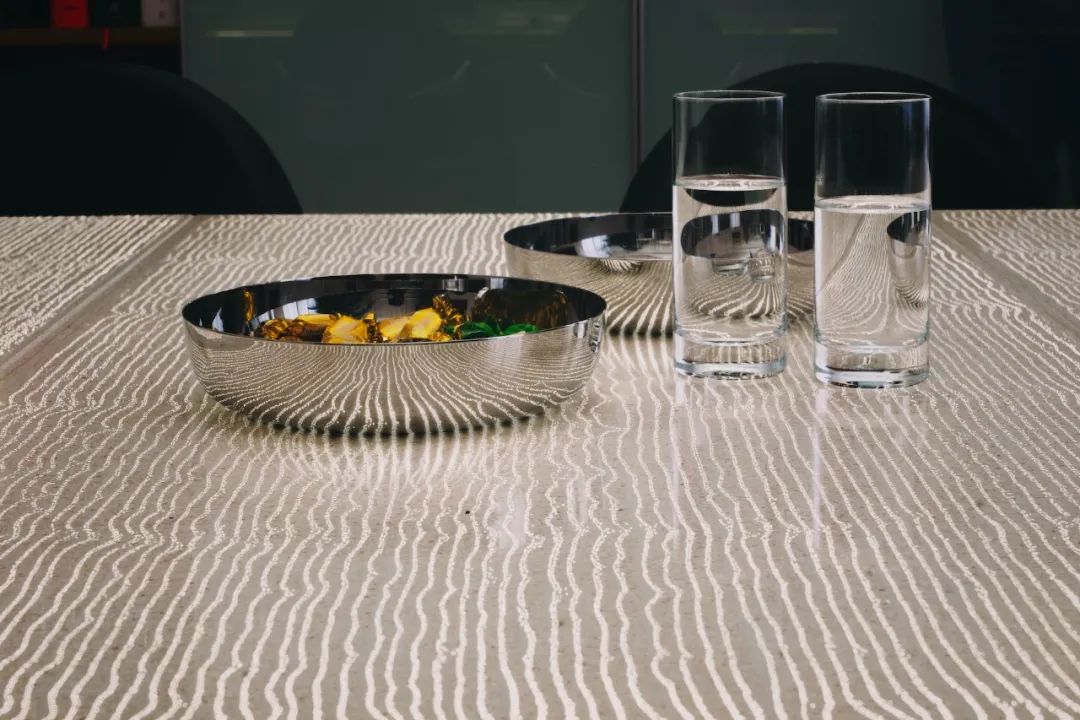

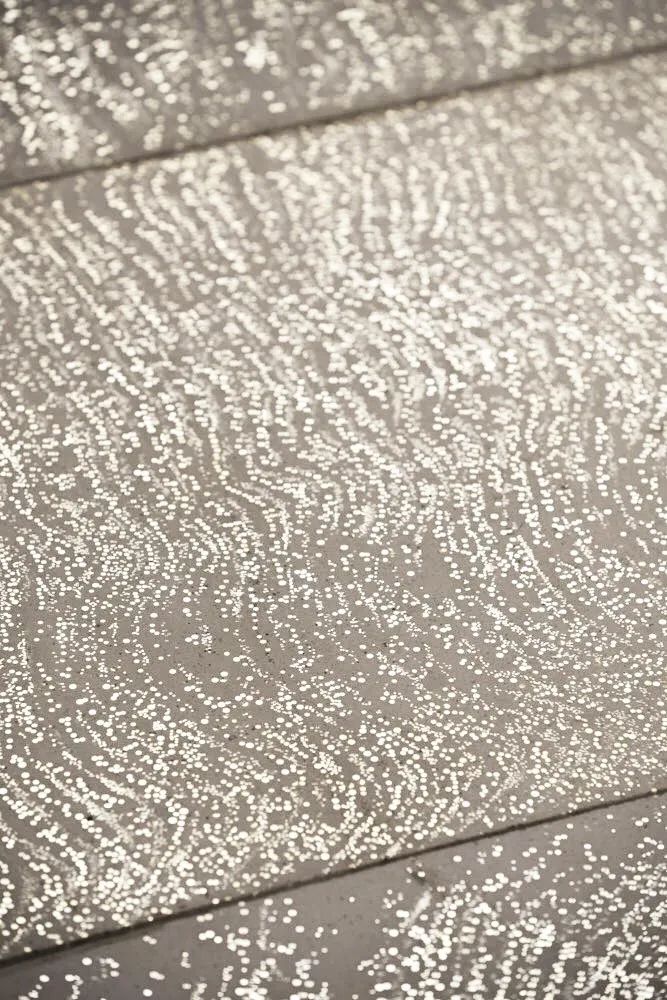

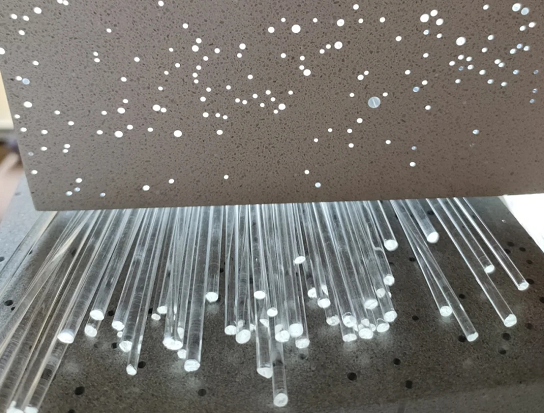

© LUCEM 那么什么是透光混凝土? 透光混凝土,又称半透明混凝土,在混凝土中嵌入光学元件(通常是光纤)而具有透光特性。透光率20-3%,光从一端通过石头传到另一端。在自然光和夜晚灯光照射下都能呈现出晶莹通透的效果。 透光混凝土的原料与成品 -01- 材料性能及特征 Performance 透光混凝土以水泥为原材料,融入不同的导光材料,如导光纤维、树脂材料,最终形成了现代工艺的透光水泥。 ① 艺术性,透光混凝土可以美化外立面,尤其夜晚表现出闪烁变化的效果,使得透光混凝土在建筑物装饰中独具特色。 ② 透光性,白天使阳光透过墙体照进室内,其透光性可降低照明所消耗的电能,节能环保,受到建筑工程界的广泛关注。 -02- 类型及产品工艺 Category | Technic 国内目前透光混凝土产品,多数是采用清水混凝土和导光纤维相结合的方式,分布方式有散布和规律两种,同时也可以提供各种图案定制服务。 ① 透光混凝土的产品样式 目前国内外制造透光混凝土的品牌商,研发出的透光混凝土类型大致分为三类:点状散布、线形散布以及定制散布。颜色有混凝土本色、黑色、白色等。 这三大类所呈现的效果不尽相同,点状与线形为固定样式,而定制类可定制logo、slogan等,具有风格化。来源搜建筑 根据不同的透光率、表面纹理、质感、导光材料的排列方式,可制成不同的透光混凝土板材,这种板材可以直接运输到现场进行安装,最终达到装饰的目的。 ② 制作工艺 制作方式可分为现场浇筑和工厂预制的两种方式,通常做成预制砖或墙板的形式。 透光混凝土的制作工艺:透光水泥制品模具→导光材料的分布→养护→打磨抛光→表面的六面保护处理。 ③ 施工工艺 材料最后看起来十分简单,但是其实需要高精度和先进的施工工艺。 安装方式有干挂式(类似石材干挂工艺)和砌块式(类似玻璃砖切块施工)。 干挂施工工艺: • 进行基层处理,安装钢骨架,槽钢立柱; • 将龙骨、横梁角钢焊接在立柱上; • 拉竖直线与水平线定位,确定墙体平面; • 将蝴蝶扣挂件通过螺栓安装在角钢横梁上,然后——挂板; • 在两层透光板拼接缝之间填塞橡胶或泡沫条后打封缝砂浆,先勾水平缝,再勾横缝,保证缝深一致; • 用抹布清洁饰面。 干挂式安装 示意图 砌筑施工工艺: • 采用十字缝立砖砌法,先计算透光混凝土的数量和排列次序; • 根据透光混凝土板的排列做出基础底角,与其相接的建筑墙面修整平整; • 做好防水层及保护层,用垫木找平并控制好标高; • 支撑透光混凝土的结构必须经过结构计算,根据现场拉线要准确拉起,避免倾倒坍塌;来源搜建筑 • 使用备好的长形木片作为水平固定板,每一行的第一块砌上之后,插入上方固定间隔框的间隙; • 专用粘贴剂勾缝(覆盖固定板); • 用抹布清洁饰面。 砌块式安装 示意图 -03- 应用广泛 Application case 透光混凝土自出现以来,有近百种应用,那么透光混凝土产品到底用在哪些建筑方面?我们来看一下: 预制景观透光混凝土座椅、地面、透光景观小品、商业LOGO、室内背景墙、楼梯、指示牌、吧台等。 ① 室外墙面 广州龙湖·揽境 ©山水比德品牌战略中心 胡超 同一片天幕,现实之境与时光之境的连接,光线明暗转换,穿梭于现实与梦境之间。 秦皇岛阿那亚槐树林餐饮会所建筑面向槐树林的一侧全部使用玻璃幕墙,社区一侧使用透光混凝土墙面,外立面是整排木格栅,入口隐于其中,与周边树林浑然一体。高低错落的双坡屋顶,形式简约,双层屋檐的设计给建筑带来灵动轻盈感。 秦皇岛阿那亚槐树林餐饮会所 摄影:存在建筑 约旦新首都银行贵宾分店位于Abdoun的开罗街,项目当中采用了透光混凝土预制板的工艺做为饰面效果,夜间从外看,透乐混凝土的装饰效果,显现出来,楼梯间采用的透光混凝土,营造出适合银行“精品”特色的优雅效果。 约旦首都银行 阿布扎比的阿齐兹清真寺 © LUCEM 阿布扎比的阿齐兹清真寺 © LUCEM ② 室内砌筑隔墙、背景墙 室内隔墙也可以使用透光水泥砌筑,同样有透光不透视的视觉效果,水泥材质带有着天然的质感,在一侧有照明时还能散发出不同程度的光线。 佐治亚银行新总部室内使用发光的半透明混凝土实现了一个特殊的亮点: © LUCEM 在室内不同部分总共使用了 300 平方米的 LUCEM 透光混凝土。一楼大厅出纳员办公室的步入式立方体令人印象深刻。它完全衬有白色 LUCEM LINE 面板。资产管理部的走廊和接待大厅,也丝毫不逊色于墙壁部分的壮观。天花板上覆盖着半透明的混凝土。 © LUCEM 数以千计的嵌入式光纤通过墙壁和反覆层的半透明混凝土引导光线。墙壁、人行道、接待处、办公室和咨询台从内部闪闪发光。 © LUCEM ③ 室内用品 透光混凝土不仅可用来建造墙体,还可以用来制作室内桌面、雕塑、楼梯、公司Logo和灯罩等构件。 透光混凝土制作的桌面

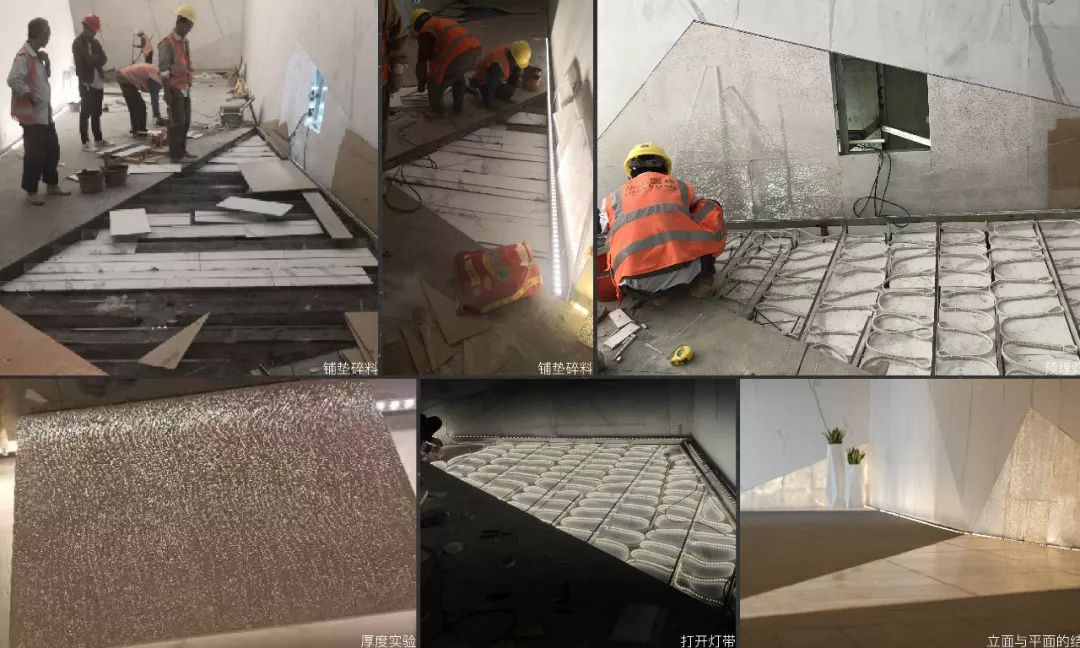

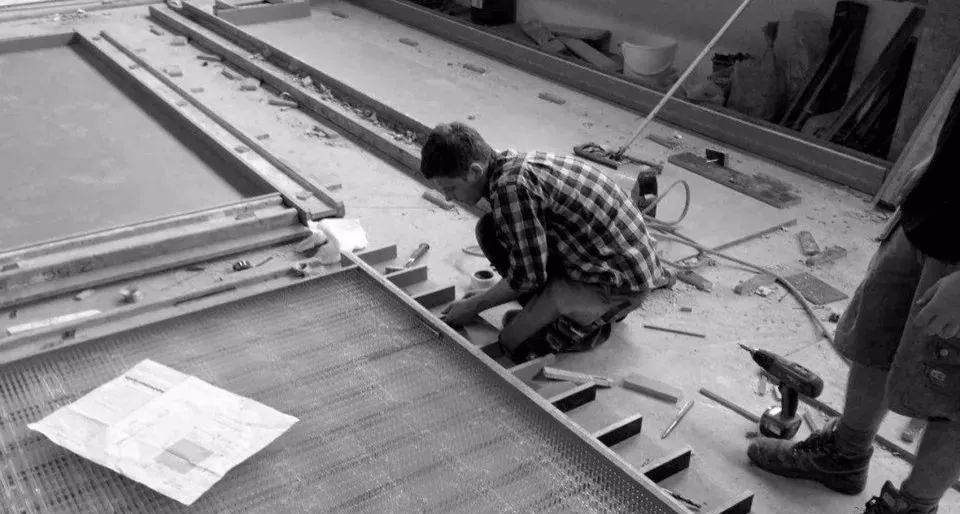

现场浇筑

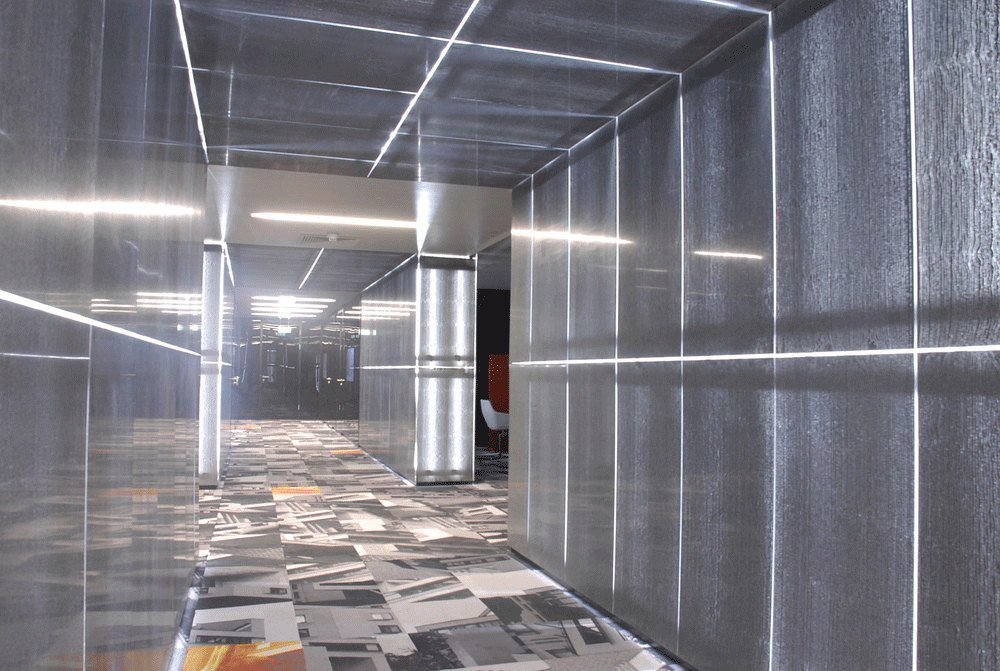

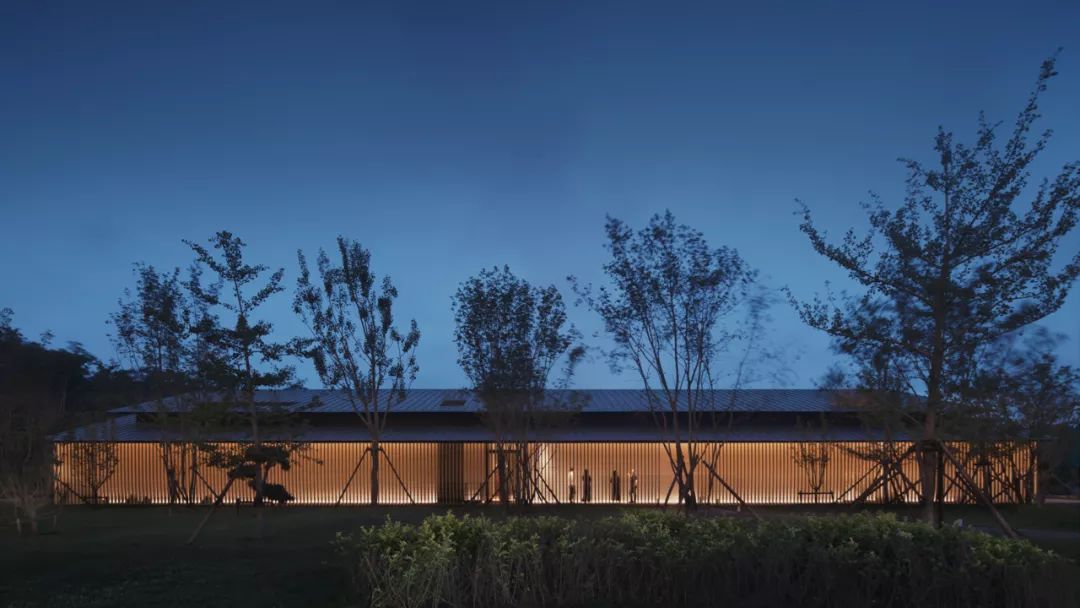

建筑墙面的使用,白天与普通建筑无异,晚上里面的光会透出来。

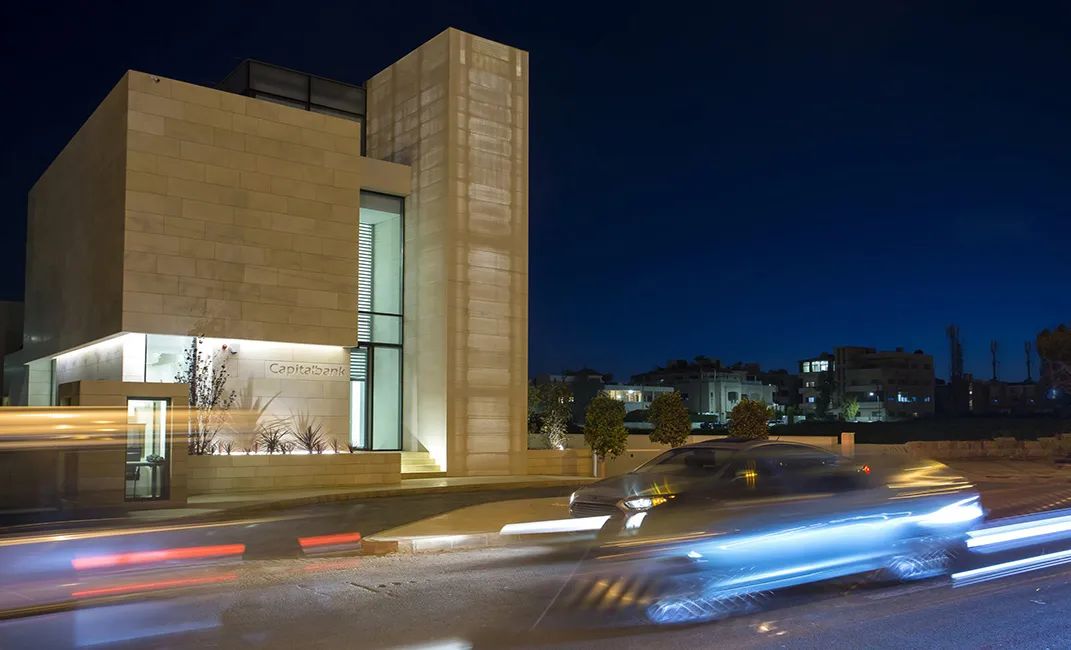

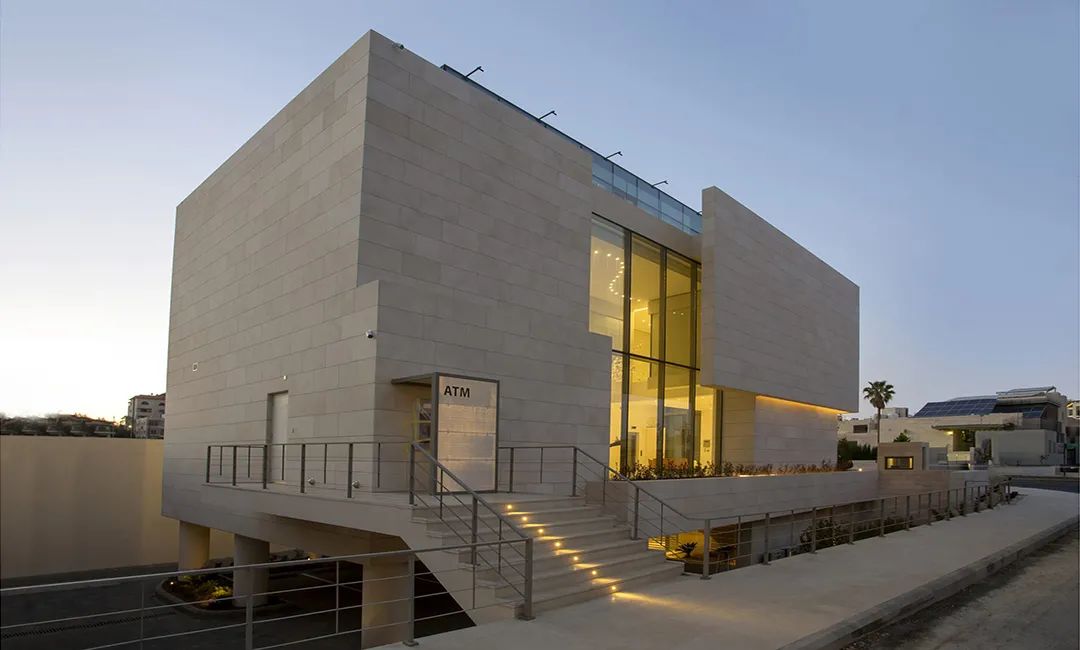

阿布扎比的阿齐兹清真寺外墙突出的书法照亮了场地,营造出一种崇敬的美感。字母从面板突出 30 毫米,每个面板重 300 公斤。这些砌块使用 16 个底切锚钉安装,以将每个面板固定到固定在清真寺混凝土结构上的基于通道的子结构系统。
该控制面板也是防风吹雨打的,而且能够承担极端化溫度。它的色调在24小时都会转变,大白天有溫暖的沙色,在日落时分则具备更质朴的色彩,而在晚上和早晨时,它看上去更为夺目。来源搜建筑

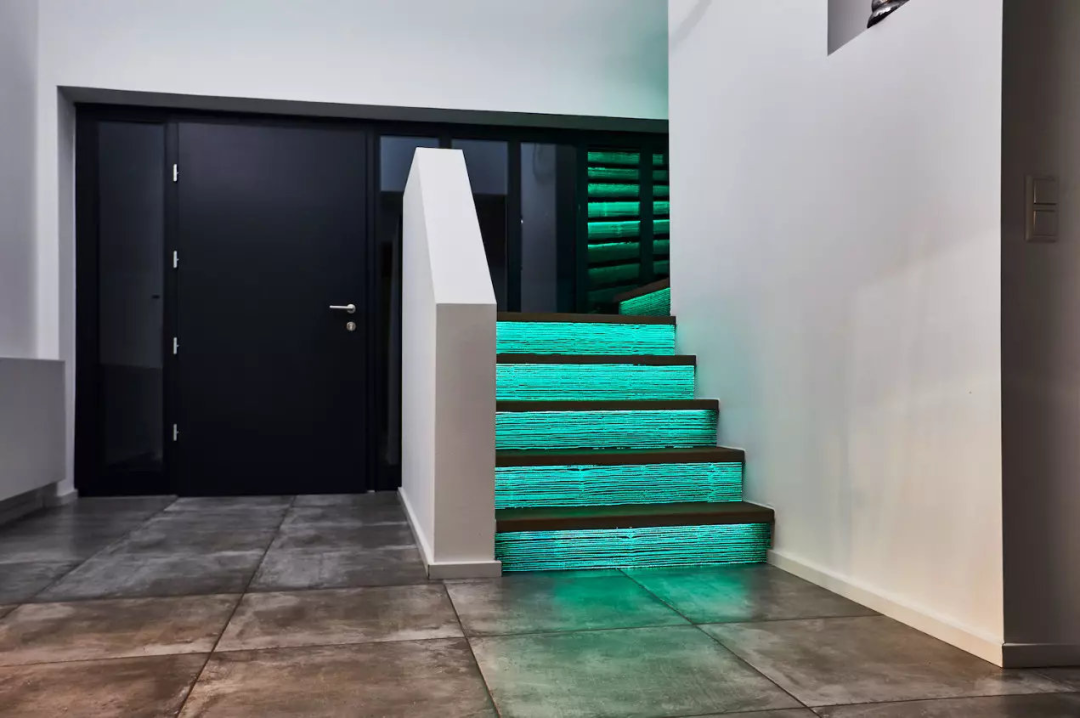

透光混凝土制作的楼梯
④ 室外景观应用
预制景观透光混凝土座椅,透光混凝土的透光率一般是20%左右。
在未来的景观设计中,将以个性、独特的装饰效果成为新宠。透光混凝土可以制作室外石凳。

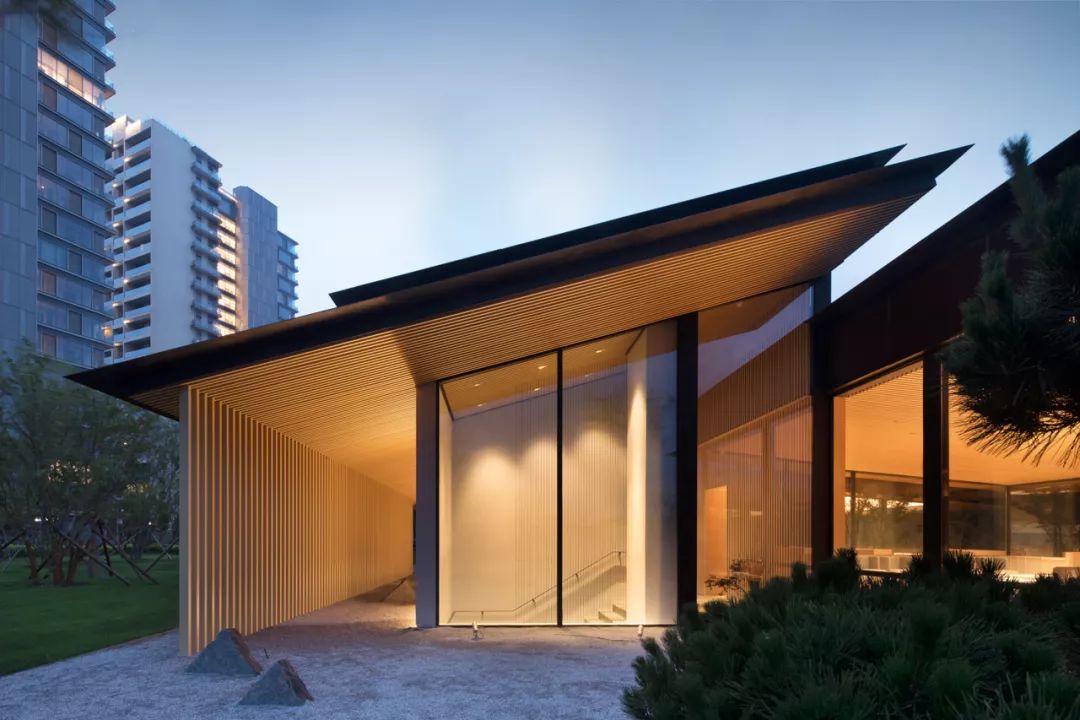

旭辉 · 江山青林半 实景图

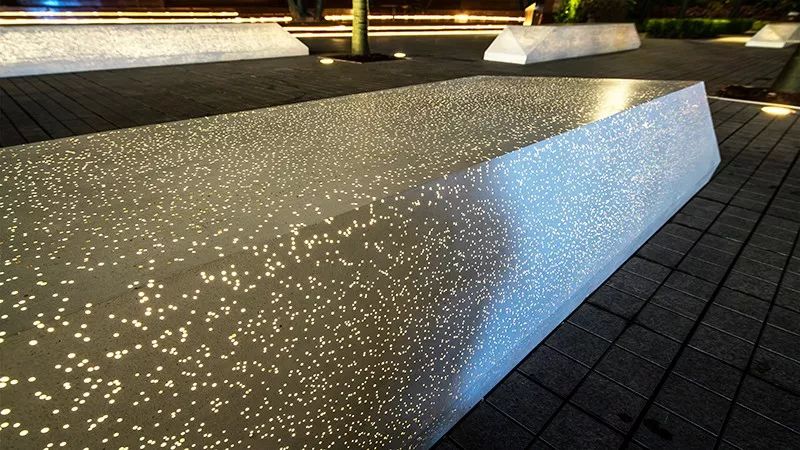

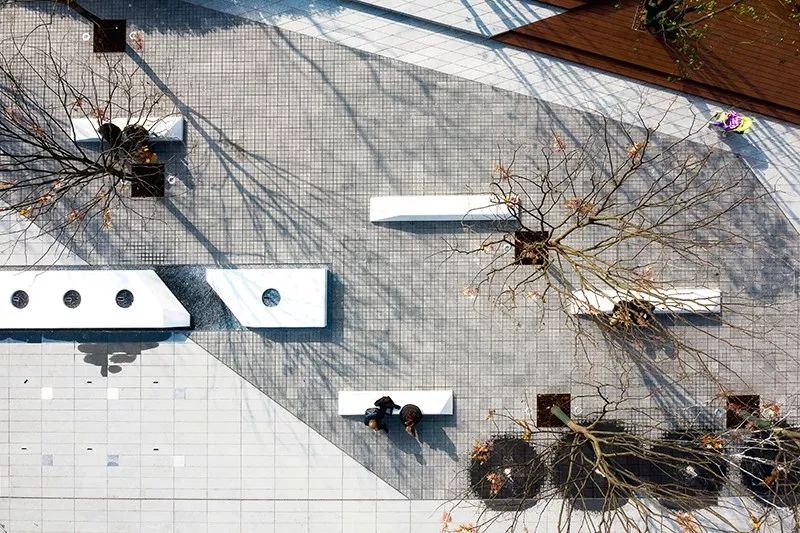

旭辉 · 江山青林半示范区休憩广场上布置了泛星光灯的坐凳。坐凳由中空整体浇筑的透光混凝土石条打造,条石切角以现代手法做细节处理,照顾坐感的舒适。
旭辉 · 江山青林半 实景图
将透光混凝土用在大型公园景观中的地面上,在景观中能够与整个公园的环境很好的统一,并能照亮地面,显得格外的素雅。
重庆故宫文物南迁纪念馆保留了日渐罕见的质朴建造本色,将透光混凝土作为行走的引导,清晰地呈现出改造前后的重要联系。
重庆故宫文物南迁纪念馆 摄影:xf photography
结语:
透光混凝土具有朴实无华、自然沉稳的外观韵味,以清水混凝土朴实的“素颜”,通过光与仿石等各种混凝土面带来新的材料美学。
它作为一种新型装饰材料,近几年使用越来越多,在夜幕降临灯光亮起后,依旧为城市夜景增色不少。
